工業內窺鏡是一種間接目視檢測工具，“目視”強調了用眼睛觀察，“間接”則說明了不是直接看到被檢測區間、而是查看檢測圖像的工作方式。由于工業內窺鏡的種類不同，不同品牌的功能或接口設計也有差異，因此觀察工業內窺鏡檢測圖像的方式也是多種多樣的，本文做簡單梳理。

觀察工業內窺鏡檢測圖像的方法包括：

1. 通過目鏡觀察。對于光學直桿鏡和光纖內窺鏡，前者是由一組光學透鏡進行光學影像傳遞，后者是通過光纖束逐點傳輸影像，這兩種都可以直接通過目鏡觀察，但是長時間觀看可能會產生眼部疲勞。

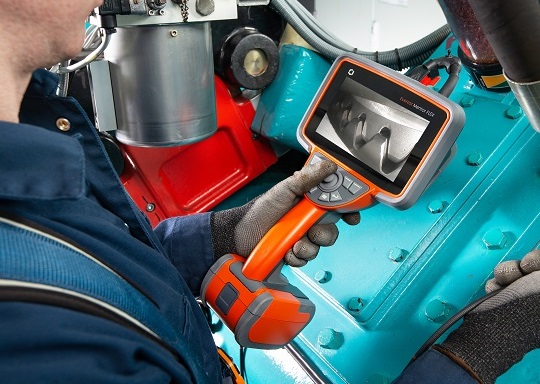

2. 觀看手持機顯示屏。與直接觀看目鏡相比較，一體化設計的工業內窺鏡則方便的多，檢測人員只需要觀看顯示屏上的影像即可，即使長時間工作，也不會產生視覺疲勞。

3. 外接顯示器觀看。在某些檢測任務中，可能需要多人或者多點同時觀察檢測圖像，為此工業內窺鏡往往還設置有視頻輸出接口，方便外接顯示設備。例如：韋林高清內窺鏡 Mentor Visual iQ 設計有高清Display Port接口，可轉接高清HDMI和VGA接口。

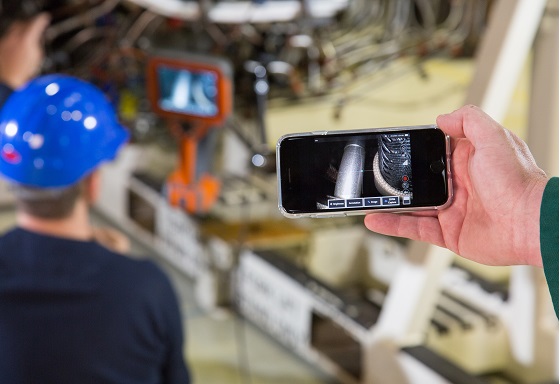

4. 通過iOS設備觀看。在一些內窺檢測現場，除了通過HDMI接口擴展外接顯示器外，還可以利用基于移動智能終端的無線訪問方式。韋林工業內窺鏡Mentor Flex 支持通過 InspectionWorks Connect 功能向 iOS 設備無線傳輸檢測視頻流，因此您可以將iOS設備作為無線的遠程顯示器，實現現場更自由靈活的多人多點觀察。

5. 查看存儲的檢測圖像。與上面幾種在內窺探查現場實時觀察的方式不同，檢測人員也可以選擇對實時檢測圖像進行拍照或錄像，并存儲在系統內部或者是外部存儲介質上，從而可以在未來的時間點根據需求調取查看所需的資源，例如與專家討論難以判斷的檢測難點，或者是通過不同時期檢測影像的比對，了解缺陷的發展狀況、或者是對改善設計或工藝提供更令人信服的證據等。

觀察是內窺檢測的核心，清晰的檢測圖像、靈活多變的觀察方式、以及專業而耐心的觀察者，有助于更快更準確地洞察被檢測對象內部的狀況、及時發現異常，有效的預測，是預防設備事故以及各種計劃外停機的捷徑！
