在工業設備無損檢測領域，內窺檢測憑借非接觸、無拆解的技術特性，成為航空航天、能源電力、石油化工、特種設備等行業關鍵設備內腔缺陷排查的核心手段。隨著工業設備向高精度、高可靠性方向發展，行業對缺陷尺寸的精準測量、三維形態的完整呈現提出了更高要求。

單物鏡相位掃描三維立體測量技術作為內窺檢測領域的突破性技術，由韋林(Everest VIT/RVI，簡稱Everest)工業內窺鏡率先研發并投入應用，推動工業內窺檢測從“定性觀察”向“精準定量”實現跨越式發展。

一、單物鏡相位掃描三維立體測量技術的核心原理

單物鏡相位掃描三維立體測量法是工業內窺鏡的一種適配缺陷精準量化的三維測量技術，用于發現缺陷后對缺陷尺寸進行測量。其實現原理為通過內置結構光處理模塊生成正弦條紋，將該正弦條紋通過投影設備投影至被檢對象，利用工業CCD圖像傳感器拍攝條紋受物體調制的彎曲程度(變形條紋圖)，利用傅里葉變換等方法解調該彎曲條紋得到相位，再將相位信息轉化為全場三維高度數據。在光柵掃描整個被檢對象的同時，工業內窺鏡對缺陷進行三維重構，得到被檢測對象的3D立體模型，可實現缺陷的精準三維重建，保障測量結果的可靠性。

該測量法涵蓋基礎幾何測量、深度剖面測量、自動測量、角度與半徑測量等多個功能，可滿足工業內窺檢測中各類缺陷與結構的量化需求，是RVI領域的重要技術創新，適配高端制造精密檢測。

二、單物鏡相位掃描三維立體測量技術的核心優勢

（一）觀察測量一體化，大幅提升檢測作業效率

該技術通過單物鏡的集成化設計，在檢測人員觀察到缺陷的瞬間，即可直接啟動掃描測量程序，無需退出設備內腔更換鏡頭、無需對缺陷進行二次定位，大幅縮短了單缺陷的檢測時長，尤其在航空發動機孔探、長距離管道檢測等需反復穿繞探頭的場景中，有效減少了探頭多次穿繞帶來的磨損消耗與卡阻風險，顯著降低了設備非計劃停機時間，讓檢測作業效率實現質的提升。

同時，該技術配套的測量鏡頭覆蓋了多段焦距范圍，檢測人員可根據不同檢測距離、不同尺寸的被測對象，選擇對應焦距的測量鏡頭，進一步提升了現場檢測的靈活性與適配性。

（二）全維度精準量化，提升缺陷測量的可靠性

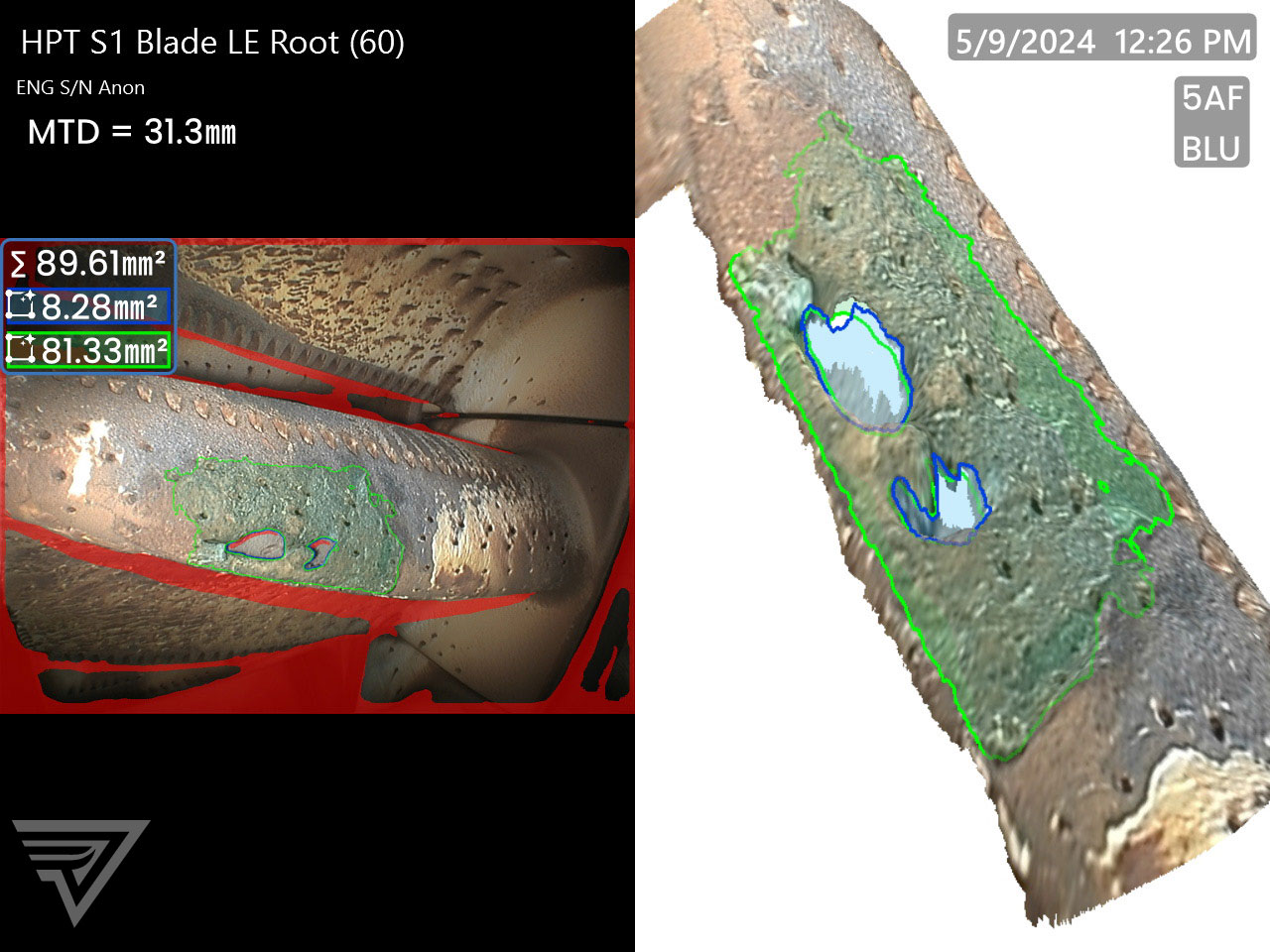

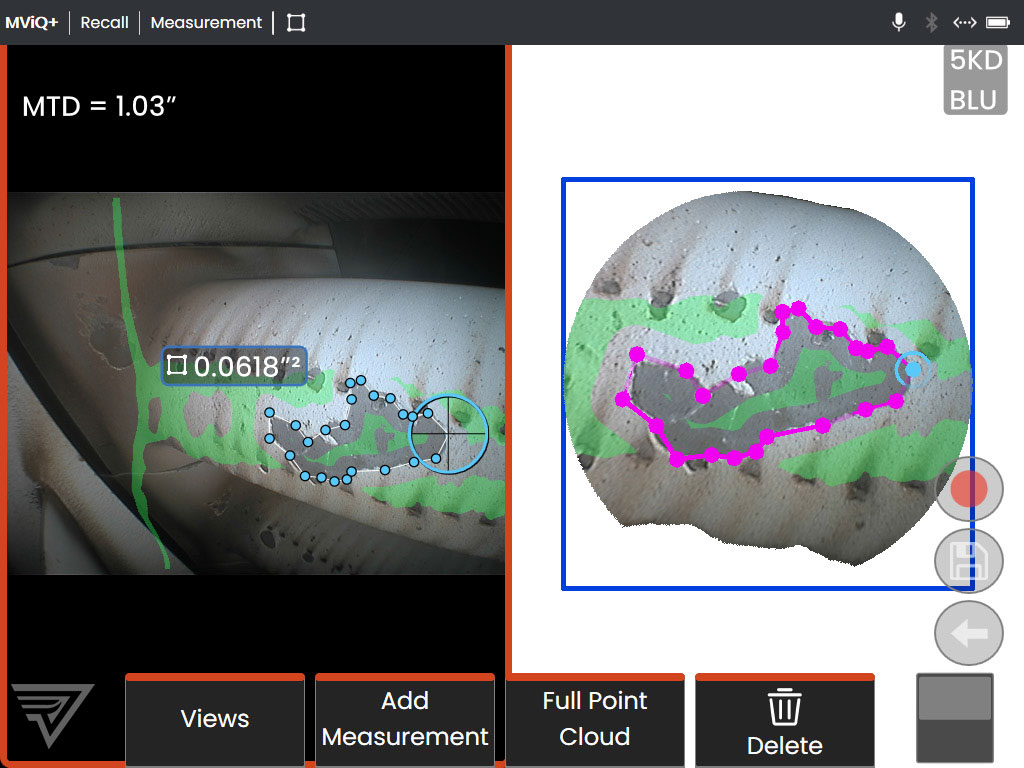

單物鏡相位掃描三維立體測量技術通過光柵掃描的方式，可獲取被測區域的全量三維坐標數據，構建出可實時平移、縮放、旋轉的三維點云模型，不僅能清晰呈現缺陷的表面輪廓與深度變化，還可生成被測區域的橫截面剖面視圖、彩色深度圖譜，讓缺陷的邊界、深度、形態特征完整可視化，幫助檢測人員精準掌握缺陷的完整信息，有效規避了人工單點選點帶來的主觀誤差。

在測量功能維度，該技術在長度、點到線距離、深度、面積、多線段等基礎測量模式之上，拓展了深度剖面測量、區域深度剖面測量、渦輪葉片與機匣間隙自動測量、自動面積測量等多種創新測量模式，實現缺陷幾何參數的全維度精準量化，為設備缺陷的風險等級評定、維修策略制定提供可靠的量化數據依據。

（三）寬場景適配能力，拓展內窺檢測的應用邊界

該技術搭載的單物鏡測量鏡頭采用廣角光學設計，視野角度可達105°，單次掃描即可覆蓋更大的檢測區域，針對大尺寸缺陷無需分段測量與數據累加，在保障測量精度的同時，大幅提升了大尺寸缺陷的檢測效率。同時，其掃描測量模式可適配多種狹窄、復雜、不可拆解的設備內腔結構，無論是航空發動機渦輪葉片的精密間隙測量、燃燒室的燒蝕缺陷量化，還是壓力管道的焊縫裂紋深度測定、壓力容器的腐蝕坑尺寸檢測、風電齒輪箱的磨損缺陷排查，都能穩定輸出高精度的測量結果，覆蓋多行業工業設備的內窺檢測需求。

（四）全流程可追溯，賦能設備全生命周期管理

基于三維點云模型的測量模式，讓檢測過程具備了可校驗、可追溯的特性。檢測人員可在生成的三維模型中，對測量基準、選點位置進行反復校驗與調整，確保每一組測量數據的準確性。同時，缺陷的三維模型、測量數據、高清影像可同步存儲與導出，實現了檢測數據的標準化留存，不僅可用于同一設備不同周期的檢測數據對比，精準掌握缺陷的發展趨勢，為設備的預防性維護提供數據支撐，也為工業設備的全生命周期健康管理，構建了完整、可追溯的量化檢測體系。

單物鏡相位掃描三維立體測量技術的出現，有助于解決“看得見、測不準”的核心難題。隨著該技術的持續迭代與優化，其將持續推動工業無損檢測領域的技術升級，為各行業關鍵工業設備的安全、穩定、高效運行，筑牢精準檢測的技術防線。

韋林(Everest VIT/RVI，簡稱Everest)工業內窺鏡始終以用戶價值為核心，搭建了專業的全周期技術服務體系，持續助力用戶提升檢測作業效率、精準管控設備安全風險，為工業設備的安全穩定運行與全生命周期健康管理提供堅實的技術與產品支撐。
